Depuis plus de 15 ans, AMOtronics équipe les laboratoires d’essais avec ses Analyseurs de Transitoires hautes performances d’une qualité de fabrication irréprochable. Première société européenne dans ce domaine, ses solutions innovantes ont dans de nombreux cas redéfini les standards en acquisition et traitements de signaux rapides pour une large gamme d’application et une clientèle principalement située dans les industries de pointe. AMOtronics utilise les techniques de conception numérique et analogique les plus modernes pour concevoir des produits innovants, modulaires et évolutifs et garantir de longues années d’utilisation au fur et à mesure de l’évolution des besoins et des réglementations. Les Analyseurs AMOtronics sont dotés d’une grande souplesse de configuration, d’une robustesse de construction irréprochable et leur fiabilité est étudiée pour résister à l’épreuve du temps. Leurs caractéristiques et leur précision haut de gamme n’impliquent pas pour autant des budgets superlatifs, car les Analyseurs AMOtronics sont parmi les plus abordables du marché. La plate-forme d’acquisition très moderne de SATURN repousse les limites du possible et s’impose à l’avant-garde des Analyseurs de transitoires. Le traitement des données à grande vitesse, la transmission optique par l'intermédiaire des fibres numériques et la simplicité sont à la base d’un instrument unique et d’une convivialité exceptionnelle. Le conditionnement large bande des signaux combiné à une fréquence d’acquisition très élevée autorisent des mesures de plus grande précision et de plus grande définition verticale. La gamme des produits AMOtronics s’étend depuis des petits systèmes d’acquisitions mobiles moyenne vitesse de quelques canaux jusqu’à des équipements couvrant des applications de laboratoires d’essais avec des dizaines de canaux ultrarapides. AMOtronics est une entreprise de pointe en expansion constante basée en Allemagne à Aix-la-Chapelle. Elle emploie plus de 40 experts couvrant tous les domaines de l’électronique moderne jusqu’à la conception des composants de dernière génération. AMOtronics est une entreprise indépendante dotée d’une équipe jeune, fortement motivée et disponible pour assurer une totale satisfaction à sa clientèle aujourd’hui et demain.
Principaux Domaines d'Applications |
|
Moyennes/hautes tensions • Essais de disjoncteur • Essais de fusibles • Analyse d'impulsions de foudre • Analyse d'harmoniques de puissance. • Défauts de lignes électriques
|
 |
R&D Militaire et Spatiale • Recherche balistique • Systèmes de propulsion • Pyrotechnie • Lanceurs électromagnétiques • Essais des matériaux |
 |
Développement Automobile • Analyse de combustion • Circuits d'allumage d’Airbag • Développement d'ABS • Systèmes d'injections • Essais de fiabilité |
 |
Configurations Châssis possibles |
|
SATURN Flat • Idéal pour l'utilisation mobile ~7kg • Empilable • PC intégré (autonome ou via Ethernet) • 3 slots pour un 48 canaux. |
 |

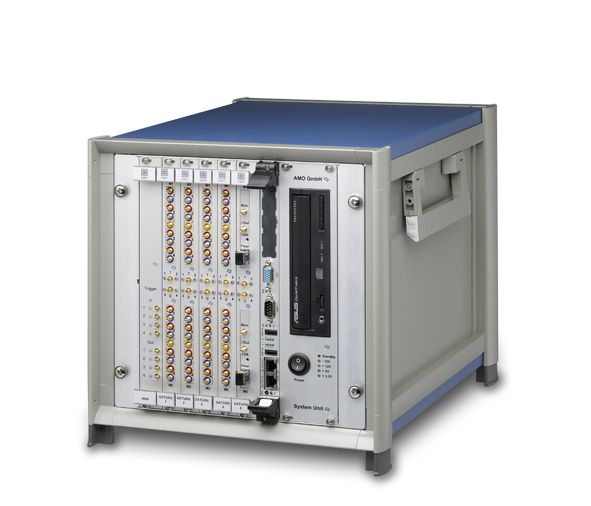

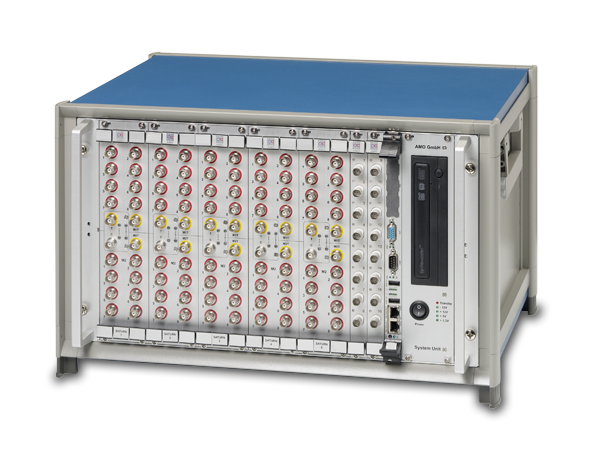

Desktop SATURN - ½ 19'' • Unité de table • PC intégré (autonome ou via Ethernet) • 6 slots pour maximum 96 canaux • Connecteurs SMB ou BNC |
 |

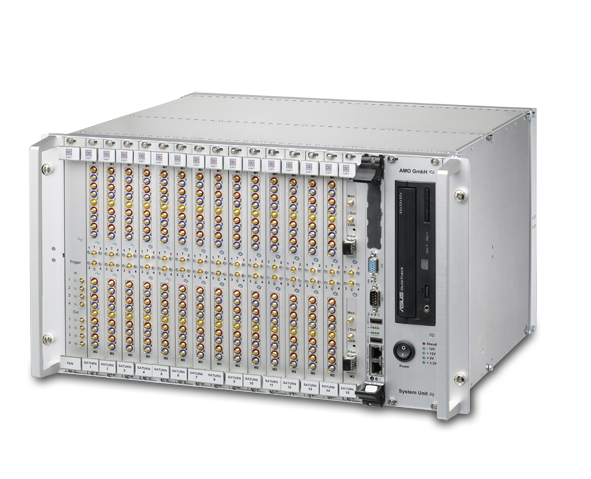

SATURN - 19'' • Idéal pour monter dans une baie 19" ou en tant qu'unité de table • PC intégré (autonome ou via Ethernet) • 15 slots pour maximum 240 canaux • Connecteurs SMB ou BNC • Permet de cascader plusieurs châssis |
 |
SATURN UPS - 19" • Idéal pour monter dans une baie 19" ou en tant qu'unité de table • PC intégré (autonome ou via Ethernet) • 10 slots pour maximum 160 canaux • Connecteurs SMB ou BNC • Alimentation de secours 40 min • Termine toutes les tâches en cours • Stockage local de toutes les données |
 |
 |
 |
Carte d'Acquisition Saturn Data |
|
 |
 |
Solutions sur/mesure
Le concept modulaire du systèmes Saturn offre une grande souplesse pour adapter la puissance au besoin et en même temps une personnalisation économique. Ceci permet par exemple de proposer de très complexes traitements temps réel en utilisant simplement des composants standards adaptés pour répondre à vos attentes.
Applications Multivoies de haut niveau
La grande évolutivité est seulement une des caractéristiques exceptionnelles de SATURN. Elle permet de supporter plus de 1.000 canaux de mesure totalement synchrones, chacun équipé de Convertisseurs Analogiques/Numériques à faible bruit de première classe pour respecter l’intégrité de vos signaux. La modernité dans la continuité et la simplicité des logiciels de configuration et d’analyse permettent de maîtriser vos essais sans souci tout en vous permettant de vous adapter rapidement, le cas échéant.
Technologie de Pointe
Le couplage par fibre optique des satellites de mesure de la série Ultimate160 permet de garantir l’utilisation de SATURN même dans les environnements électriques les plus hostiles. Les fibres optiques assurent l'isolement galvanique total entre le système principal et les satellites de mesure. C’est seulement grâce à cette technologie unique que beaucoup d'applications de mesure de hautes et moyennes tensions sont possibles tout en assurant la protection du personnel et des équipements d’essais. Cette technologie permet aussi de répondre aux cas impliquant de grandes distances entre les points de mesures entre eux et avec la salle de contrôle sécurisée.
La nouvelle génération d'Analyseurs
• Extensible à plus de 1.000 canaux.

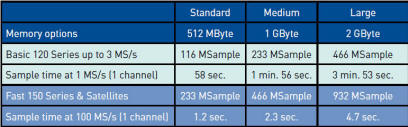

• Jusqu'à 1 Go de mémoire d'acquisition par canal.
• Résolution jusqu'à 20 bit
• Différentes entrées et sources de déclenchement combinables logiquement.
• Modules d’acquisition et de génération de signaux analogiques et numériques.
• Systèmes distribués par l'intermédiaire des fibres optiques de toutes longueurs.
• Fréquence d'acquisition jusqu'à 2 Géch/s par canal.
• Isolement galvanique entre voies via les fibres optiques numériques.
• Robuste châssis 19" pour les installations d’essais industriels.
• Différents modèles de châssis pour répondre à tous les besoins.
• PC intégré avec disque dur jusqu’à 1 To.
• Complètement contrôlable par l'intermédiaire du réseau.
• Supporte les disques RAID pour sécuriser et optimiser le stockage des données.
• Des applications spécifiques sont disponibles pour la IEC 60060-1, qui concerne les essais de commutation en hautes tensions et forts courants pour les tests à vide, en court-circuit, de charge capacitive et synthétique, et les IEC 60060 et IEC 61083 pour mesurer automatiquement les paramètres tels que T1 et T2 en quelques secondes. Les rapports d'essais complets sont imprimables instantanément dès que la mesure est terminée.
Un concept modulaire et évolutif
Les Analyseurs de Transitoire SATURN sont des solutions modulaires complètes conçues pour s’adapter à vos applications. Ils sont optimisés pour satisfaire les situations complexes rencontrées dans des laboratoires d'essais, des centres de R&D et dans la gestion du contrôle qualité des procédés de fabrication.
La constructions d'un système complet nécessite les composants suivants :
• Des sous-modules d’Acquisition et de Génération de signaux
• La carte mère supportant la mémoire d’acquisition et dotée de 2 slots pour sous-modules d’Acquisition.
• Coffret ou châssis approprié à vos applications avec son PC intégré et son logiciel d’exploitation.
Saturn préserve votre Investissement
SATURN peut être configuré pour tous les besoins s'étendant d’une utilisation mobile avec quelques voies jusqu’à des systèmes fortement intégrés composés de centaines de canaux. Les Analyseurs SATURN sont modulaires et extensibles à tout moment pour s’adapter à l’évolution des contraintes et des besoins. Ils garantissent ainsi votre investissement de départ et le temps consacré à la formation des utilisateurs. À la différence des systèmes de mesures basés sur des cartes de PC, sensibles aux interférnces électriques et sujets à de problèmes de compatibilité entre éléments, tous les composants de SATURN sont parfaitement assortis et présentent constamment des résultats de mesures de haute précision. L’évolution très rapide des PC commerciaux voit hélas des articles devenir obsolètes en seulement quelques mois alors que SATURN, conçu pour durer, restera opérationnel bien plus longtemps en étant complété au fur et à mesure.
Mesures de haute précision
Le système SATURN fixe de nouvelles références en acquisition de données et traitements des signaux rapides. Ses entrées analogiques de précision couvrent une bande passante du continu jusqu'à 1 GHz et ses amplificateurs, différentiels ou asymétriques, sont dotés de multiples plages de tension configurables sur mesure pour chaque client. Selon vos besoins, les modules de la série Basic120, Fast150 ou Ultimate160 peuvent être combinés pour configurer un système. La série Basic120 propose des modules à entrées asymétriques équipées de 8 voies et disposant de cadences d’acquisition de 200 kéch/s à 3 MS/s avec des résolutions de 16 à 20 bits par canal. La série Fast150 propose des modules équipés de 4 canaux différentiels optimisés pour des applications rapides de 1Méch/s à 100 Méch/s par canal avec des résolutions de 14 à 18 bit minimum. La série Ultimate160 se compose de plusieurs types de satellites, selon la protection électromagnétique requise, reliés à l’analyseur par fibre optique. Elle utilise les mêmes sous-modules d’acquisition que la série Fast150 et permet de réaliser des mesures isolées et non référencées en environnement hostile de moyennes et hautes tensions. Les longueurs de fibres optiques numériques disponibles permettent d’acquérir des signaux éloignés de 30 m à 15 km avec une totale synchronisation entre les voies même en cas de longueurs hétérogènes entre elles.
Logiciel SATURN Studio V2
Un outil puissant pour l’ingénieur Le logiciel SATURN studio V2 se charge de la configuration de l’analyseur, de la gestion de l’acquisition et du stockage de vos mesures. Il permet une analyse souple, puissante et détaillée des données enregistrées. L'architecture moderne du logiciel tient compte automatiquement de la configuration du châssis quesl que soient sa taille et le nombre de voies en présence. Il est capable de gérer des volumes de données de plusieurs centaines de Go sans délai et d’afficher vos signaux dès l’acquisition terminée. En raison de l'intégration d’outils d'analyses élaborés et puissants, les signaux mesurés peuvent être directement traités localement sans complication et sans délai. Son interface intégrée permet une télécommande complète de SATURN par l'intermédiaire du réseau local Gb/s Ethernet. Le jeu de commandes, ouvert à tous, permet de piloter 100 % de l’analyseur via le réseau local, depuis des applications existantes ou développées sur mesure pour gérer un site d’essais. Ainsi, vos outils de travail spécifiques ou développés en interne restent utilisables avec seulement quelques adaptations aux commandes de SATURN.
La carte d’Acquisition Saturn Data
L'architecture flexible de la plate-forme de SATURN est basée sur le standard de l'industrie Compact PCI. Elle permet de ne pas figer la configuration de l’analyseur à l’achat et de faire face à d’autres applications et au besoin de faire évoluer la puissance informatique intégrée. Tant que des slots sont disponibles, le châssis peut être complété pour atteindre un nombre de voies supérieur, ou simplement interchanger des types de voies. Le PC intégré dans le châssis de SATURN est situé également sur une carte amovible pour permettre une évolution ultérieure. La carte d’acquisition Saturn Data peut être équipée de 1 ou 2 sous-modules de numérisation, identiques ou non, dans les séries Basic120 ou Fast150 et de récepteurs fibre optique mono ou quadruples voies. Elle est équipée d’une mémoire d’acquisition de 512 Mo en standard qui peut être étendue à 1 et 2 Go, à l’achat ou ultérieurement. Cette mémoire est partagée entre toutes les voies ouvertes du ou des 2 sous-modules de numérisation installés à son bord. Chaque carte d’acquisition Saturn Data est équipée d'une entrée de déclenchement externe. La synchronisation étendue de toutes les voies est assurée par une carte spéciale, extension spécifique d'AMOtronics au cPCI, en fond de panier de l’analyseur. Une base de temps externe ou celle interne ultra précise de l’analyseur permettent d’offrir de multiples options d’échantillonnage. Chaque carte d’acquisition Saturn Data peut fonctionner à sa propre vitesse ou à la même cadence que les autres. La gestion intelligente des horloges et des déclenchements permet de créer des configurations d’essais sans limites y compris avec les voies fibre optique parfaitement synchronisées avec toutes les autres voies que les fibres soient de longueurs identiques ou non.

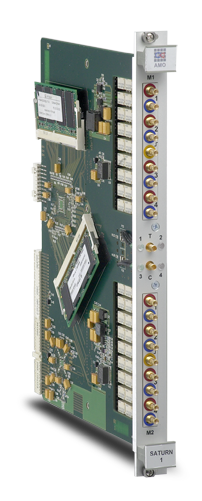

Carte Saturn Data
Les sous-modules de Numérisation
Ces modules sont disponibles pour des signaux analogiques, numériques, et optiques en entrée comme en sortie. Ils sont installés sur les 2 emplacements de la carte d’acquisition Saturn Data et peuvent être combinés dans n'importe quel ordre.
• Entrées analogiques de 200 kéch/s à 2 Géch/s par canal et résolutions de 14 à 20 bit
• Fibre optique, entrées analogiques jusqu'à 1 Géch/s par canal, mono ou multicanal
• Sorties analogiques jusqu'à 100 mégahertz 14 bit
• Entrées Marqueurs ou Numériques jusqu'à 100V
• Entrées optiques numériques (POF)
Principales caractéristiques
• Série Fast150, 4 entrées différentielles, jusqu'à 100 Méch/s par canal, résolution de 14 à 16 bits
• Série Basic120, 8 entrées asymétriques, jusqu'à 3 Méch/s par canal, résolution jusqu'à 20 bit
• Couplage commutable 1MOhms - 50 ohms, AC/DC (option)
• Bande passante analogique jusqu'à 1 GHz
• Réduction dynamique du bruit
• Contrôle automatique du calibrage
• Fonctions simples et complexes de déclenchement
• Synchronisation de tous les canaux
• Bases de temps et déclenchement multiples
• Isolement galvanique entre les voies avec les satellites fibre optique
Les entrées asymétriques et différentielles disposent de la pleine largeur de bande de Nyquist, et d’un large éventail de plages de tensions de mesure. Les sous-modules de numérisation maxi disponibles s’étendent de 200 kéch/s à 2 Géch/s en passant par 750 Kéch/s, 1 ,1.5, 3, 10, 25 et 100 Méch/s. Les résolutions disponibles sont de 8, 14, 16 et 20 bit en fonction de la fréquence d’acquisition et selon que la fonction EBR de sur-échantillonnage est active ou non. La vitesse d’acquisition la plus faible pour tous les sous-modules est de 1 échantillon par seconde. Les trois familles de sous-module de numérisation peuvent être combinées librement pour constituer la configuration la plus adaptée et la plus économique.

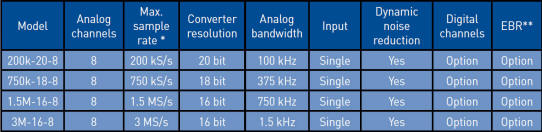

Série Basic120 - Entrées asymétriques
La série Basic120 dispose de la densité de canaux la plus élevée. Ces modules sont équipés de 8 entrées analogiques asymétriques. Avec des Basic120, jusqu'à 96 canaux peuvent être installés le Châssis de table SATURN ½ 19".

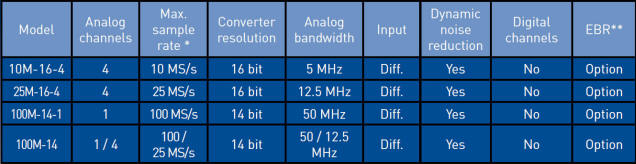

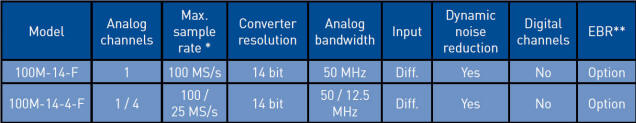

Série Fast150 - Entrées différentielles
La série Fast150 offre un taux maximum d'échantillonnage de 25 Méch/s par canal en mode de 4 canaux et de 100 Méch/s en simple canal. Chaque entrée dispose d’un amplificateur et d’une bande passante selon le modèle de 500 kHz à 50 MHz. En fonction de la fréquence d’échantillonnage utilisée, les filtres antirepliement adaptent dynamiquement la bande passante pour éviter les erreurs de mesures et optimiser le rapport signal sur bruit.

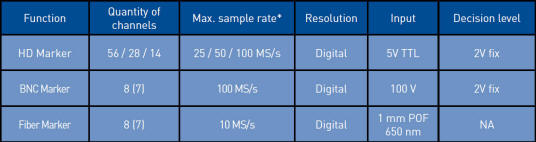

Modules Marqueur & Signaux Numériques
Les entrées marqueurs et numériques permettent l'enregistrement d’événements avec une résolution temporelle configurable indépendante ou synchronisée avec les voies analogiques. Jusqu'à 56 voies TTL peuvent être acquises par un module. Selon la quantité de canaux en service, les entrées peuvent être acquises jusqu’à 100 millions de fois par seconde. La version BNC permet de raccorder des signaux jusqu'à 100 V. Le module marqueur est disponible en version fibre optique pour transmettre des événements et des signaux de commande sur de longues distances avec un isolement galvanique parfait.
Série Ultimate160 - Satellites fibre optique
Mesures non référencées – Précision et phase supérieures aux versions analogiques, tension d’isolement > 1 million de volts par fibre optique
Les satellites de la série Ultimate160 combinent une conversion analogique numérique in situ rapide et une dynamique équivalente aux voies standards, le tout avec un isolement galvanique parfait. Les fibres optiques numériques offrent des caractéristiques de mesures incomparablement supérieures à leurs homologues analogiques qui souffrent d’une faible dynamique et d’un rapport signal/bruit médiocre, d’un déphasage variable en fonction de la longueur de fibre et de dégradation lors du vieillissement. Les satellites de la série Ultimate160 permettent en plus de placer l’acquisition sur le lieu de la mesure et de déporter l’analyseur en sécurité dans une salle d’essais plus confortable. Les satellites sont alimentés sur une batterie et blindés pour protéger l’électronique des perturbations électromagnétiques causées par l’essai ou l’environnement. Le signal est numérisé localement puis transmis numériquement par la fibre optique à l’analyseur qui l’écrit en synchrone dans sa mémoire comme toutes les autres voies analogiques intégrées dans son châssis. La gestion de la batterie est effectuée par microcontrôleur afin d’optimiser la consommation et la charge de celle-ci, de connaître en permanence l’autonomie disponible et d’activer/désactiver l’émetteur à distance sans aucune intervention physique de l’utilisateur sur le satellite. Plusieurs heures de fonctionnement voire plusieurs jours sont possibles en mode automatique. La batterie se recharge dans le satellite en raccordant un simple câble d’alimentation à celui-ci ou dans la « Fuel station » en option.

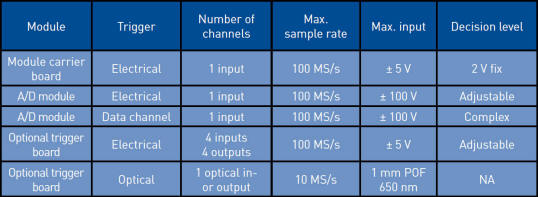

Triggers Synchrones
Déclenchements La distribution synchrone des déclenchements dans le système SATURN repose sur quatre bus indépendants fonctionnant en parallèle. N'importe quel événement de déclenchement peut être employé comme source, et n'importe quel module peut commencer l'enregistrement avec un ou plusieurs déclenchements globaux qui sont logiquement combinables. Avec le pré et post trigger indépendant par module l’analyseur SATURN offre une grande souplesse de configuration essentiellement limitée par l’imagination. De multiples sources de déclenchement sont disponibles pour chaque carte d’acquisition Saturn Data et sur chaque sous-module de numérisation. Sur les voies d’acquisition, les réglages possibles sont nombreux et multiples, simples ou complexes en fonction des besoins. Parmi les plus souvent utilisées : la fenêtre verticale est configurable ainsi que le seuil et l'hystérésis, la pente, la durée d’impulsion… Des réglages par défaut simplifient les manœuvres en cas de doute.
Fonctions spéciales de SATURN
Rapport signal sur bruit
Les modules d’acquisition de SATURN sont équipés de la réduction dynamique de bruit et de la résolution numérique (EBR). La réduction du bruit automatique utilise, en fonction de la fréquence d’échantillonnage utilisée, des filtres anti-repliement qui s’adaptent dynamiquement à la bande passante pour éviter les erreurs de mesures et optimiser le rapport signal sur bruit. A elle seule, elle apporte une amélioration considérable de la précision de mesure et du rapport signal/bruit (SNR). Le mode EBR est débrayable et permet encore une meilleure précision de mesure aux vitesses d’acquisition plus lentes.
Exportation et stockage des données
SATURN permet le stockage direct des données enregistrées dans votre format préféré juste après la mesure. Aucune longue et fastidieuse conversion n'est plus nécessaire. En quelques secondes les données enregistrées sont transférées à partir de la mémoire d’acquisition vers l'unité de disque dur interne ou par l'intermédiaire de l’Ethernet vers votre serveur.
Mode automatique
SATURN permet des opérations de mesure entièrement automatisées. Pour des mesures séquencées, commutez juste le système dans le mode automatique en choisissant « re-arm automatique ». Une fois que le système a été armé, et dès apparition du trigger, les données sont capturées en mémoire et stockées sur disque automatiquement ou traitées et intégrées dans un rapport prédéfini. L’analyse automatique peut enfin être imprimée systématiquement ou sauvegardée en PDF sur le disque local ou envoyé par email.
Contrôle automatique de calibration
Avec SATURN Studio V2, il est possible de vérifier la validité de la calibration de toutes les voies du système. SATURN offre un contrôle de calibration intégrée unique en son genre. Le module logiciel (en option) qui permet de l’utiliser est un outil facile et efficace qui garantit la surveillance constante de votre statut de calibrage. Tous les sous-modules de numérisation sont équipés de sources de référence intégrées de très haute précision. Cela permet de vérifier l’état de vos voies sans aucune intervention externe et ne requiert pas d’appareils coûteux et complexes à utiliser. Il n'y a aucune limite quant au nombre de vérifications possibles. Après chaque opération, le logiciel peut imprimer les rapports que vous pourrez joindre à vos résultats d’essai le cas échéant.
 |
 |
 |
Exemple de rapport d'essai |
Ecran d'affichage personnalisable |
Tableau de paramétrage
des amplificateurs |
 Satellite fibre optique |
 Station de Recharge de Batteries |
 Logiciel de Contrôle Automatique des Batteries |
 Séquenceur de Laboratoire |

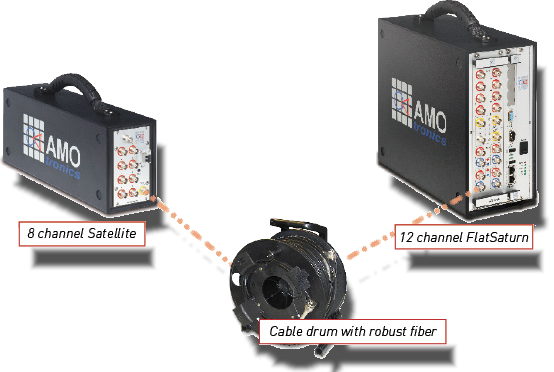

 Systéme avec Satellite fibre optique |

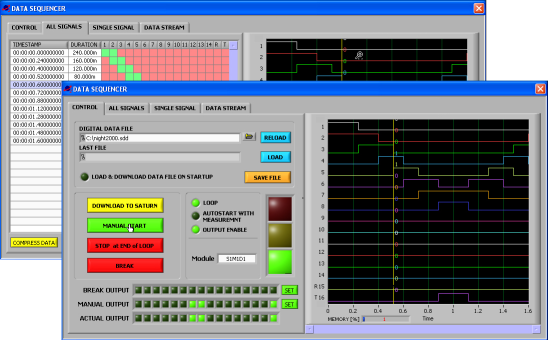

 Logiciel de Commande du Séquenceur |
Enregistreur de transitoires, analyseurs de transitoires. Logiciel d'analyse. Isolement par Fibre Optique, Mesures déportées. IEC 60060-1, essai de commutation en haute tension, essai de commutation fort courant, test à vide, test en court-circuit, test de charge capacitive, test de charge synthétique, IEC 60060, IEC 61083, T1, T2.
Autres informations disponibles et téléchargement des Notices dans les menus "NOUVEAUTES" & "PRODUIT"
